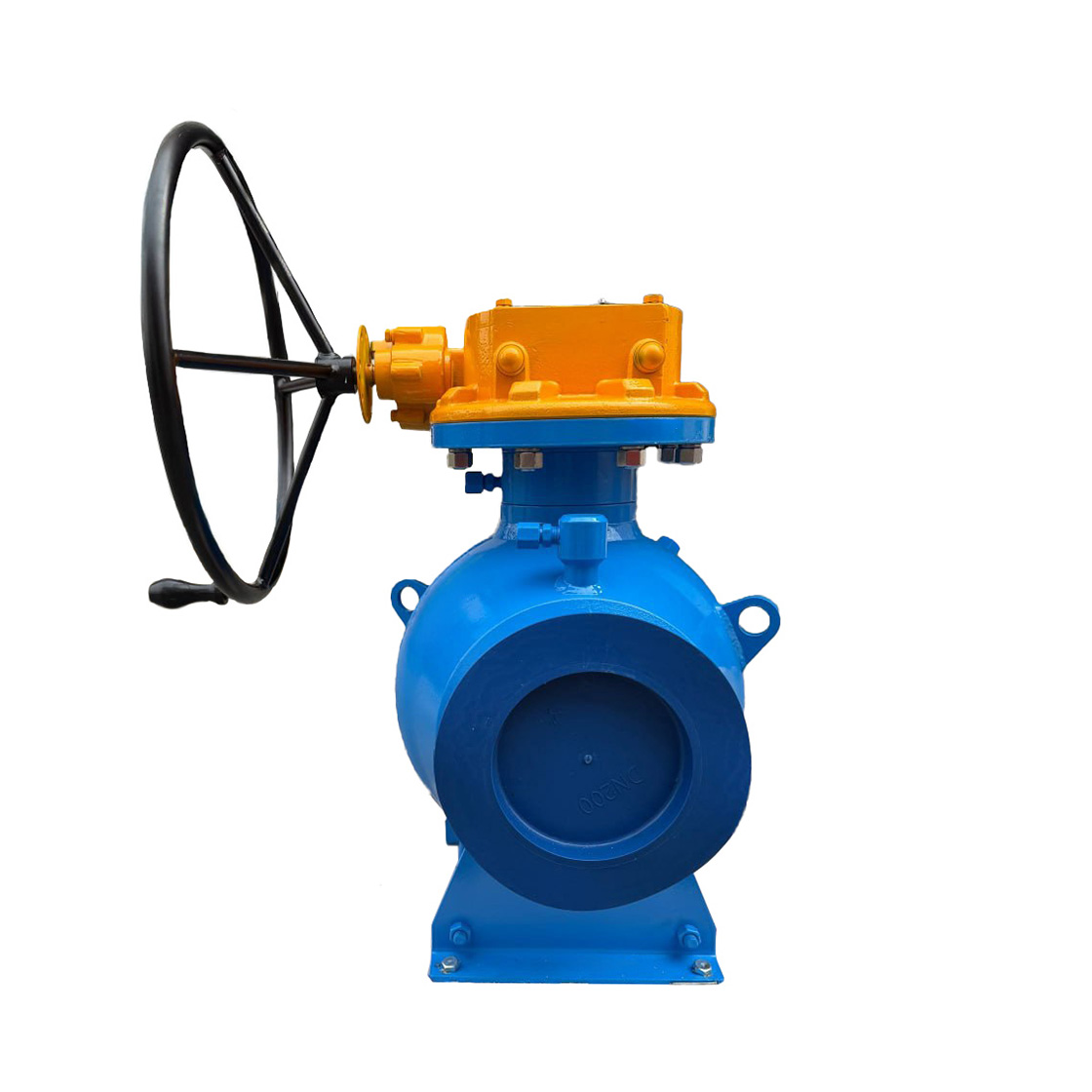

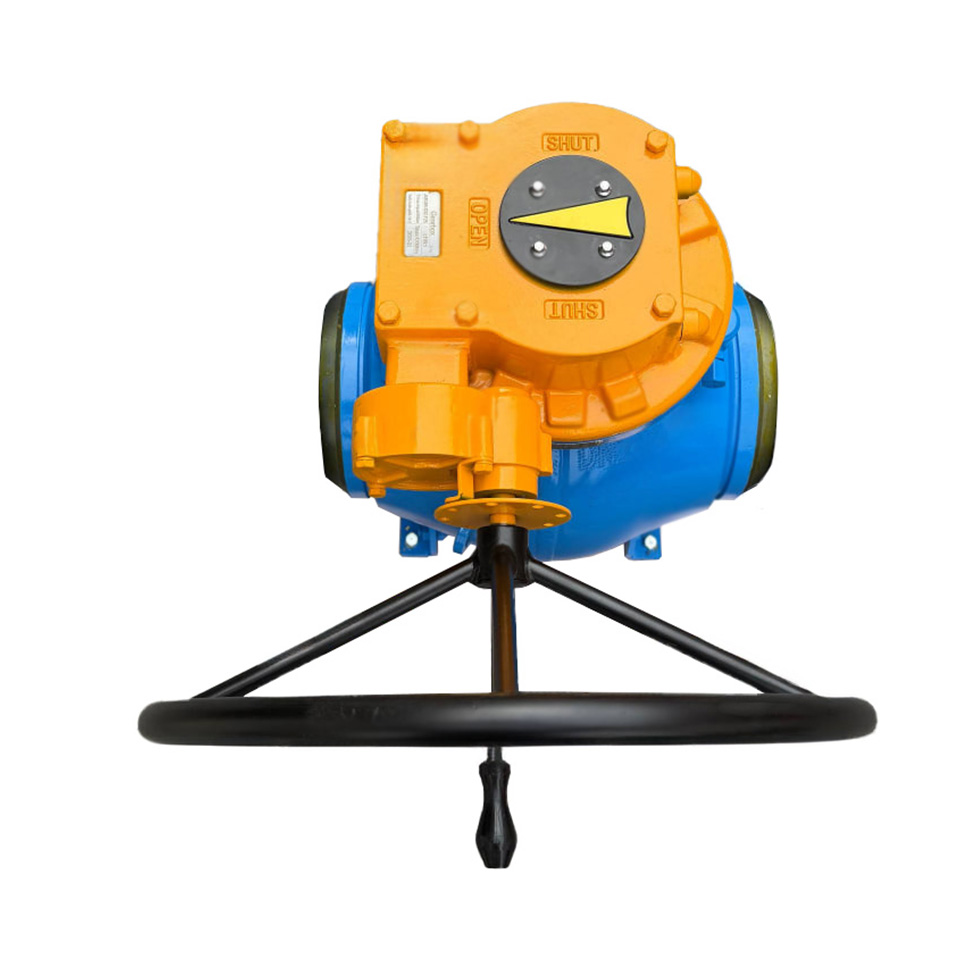

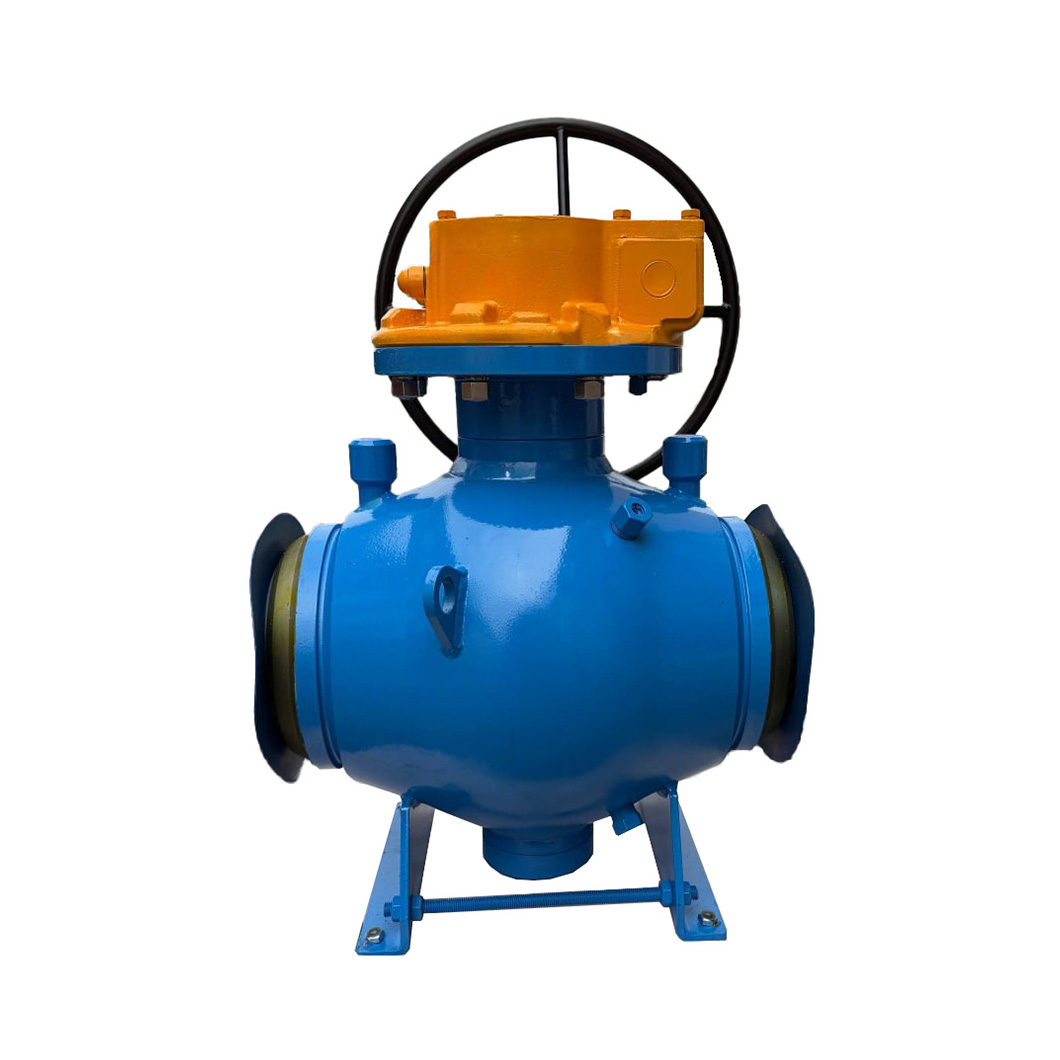

Шаровой кран 11лс(6)768п
Шаровой кран 11лс(6)768п
Шаровой кран 11лс(6)768п
Шаровой кран 11лс(6)768п — промышленная запорная арматура для магистральных трубопроводов, предназначенная для надежного перекрытия потока природного газа. Применяется на ответственных участках газотранспортных систем, где особенно важны герметичность, прочность и стабильная работа под высоким давлением. Надземное исполнение, стальной корпус и присоединение под приварку обеспечивают надежность монтажа и длительный срок службы. Кран оснащен пневмогидроприводом и блоком управления, что позволяет использовать его в составе автоматизированных систем управления.
Вид установки Надземный
Рабочая среда Подготовленный природный газ
Тип привода (в зависимости от ДУ) Рукоятка, редуктор или электропривод
Тип присоединения к трубопроводу Под приварку
Место установки оборудования На узлах запуска и приёма СОД
Наименование параметра
Показатель
Назначение
Для герметичного перекрытия потока рабочей среды в трубопроводе
Номинальный диаметр DN
50-1400
Номинальное давление PN, МПа (кгс/см2)
8,0 (80), 16,0 (160), 24,0 (240)
Класс герметичности затвора по ГОСТ 9544-2015
«А»
Максимальный перепад давления
5,35 МПа
Пробное давление при гидроиспытании, Рпр
9,45 МПа
Направление движения среды
Двухстороннее
Положение на трубопроводе
Горизонтальное
Рабочая среда
Надземный
Температура рабочая, °С
минус 23…+10 (варьируется в зависимости от модели)
Плотность при 20 °С, кг/м³
0,751
Класс опасности по ГОСТ 12.1.007-76
4 класс
Категория и группа взрывоопасной смеси по ГОСТ 31610.0-2019, ГОСТ 31610.20-1-2020
IIA T3
Класс взрывоопасной зоны по ПУЭ / ГОСТ 30852.9-2002
В-1г (2)
Тип арматуры по проходному сечению
Полнопроходная
Тип корпуса крана
Цельносварной
Тип уплотнения затвора
Полимер — металл
Конструкция шпиндельного узла
Антивыбросная; обеспечивает возможность безопасной замены уплотнения при закрытом затворе и наличии давления на действующем газопроводе
Возможность поворота седел в процессе эксплуатации
Предусмотрен механизм поворота седел при цикле «закрытие-открытие» для равномерного износа трущихся поверхностей
Тип присоединения к трубопроводу
Под приварку (Св)
Тип привода (в зависимости от ДУ)
Рукоятка, редуктор или электропривод
Способы управления приводом (в зависимости от ДУ)
Рукоятка, редуктор (штурвал), дистанционный/местный ручной дублер
Срок службы
не менее 30 лет
Назначенный срок службы
30 лет
Назначенный ресурс, цикл
3000
Вероятность безотказной работы в течение назначенного ресурса, не менее
0,95
Коэффициент оперативной готовности
0,9999
Материал изготовления корпуса и патрубков
Низколегированная сталь
Корпусные детали: предел текучести, не менее
265 МПа
Корпусные детали: ударная вязкость KCV при минус 60 °С, не менее
30,0 Дж/см²
Корпусные детали: твердость, не более
240 HV
Затвор крана: предел текучести, не менее
265 МПа
Затвор крана: ударная вязкость KCV при минус 60 °С, не менее
30,0 Дж/см²
Затвор крана: твердость покрытия, не ниже
900 HV
Требования к уплотнительным материалам
Материал уплотнительных элементов должен быть предназначен для работы с рабочей средой по п. 2.2 и при температурах окружающей среды по климатическому исполнению
Твердость материала уплотнения затвора, не менее
80 Шор D
Термообработка
Корпусные детали должны быть термообработаны
Объем неразрушающего контроля
Контроль листового проката
Предел прочности присоединяемой трубы, не менее
510 МПа
Предел текучести присоединяемой трубы, не менее
355 МПа
Ударная вязкость основного металла труб KCV при температуре минус 30 °С, не менее
25 Дж/см²
Ударная вязкость основного металла труб KCU при температуре минус 60 °С, не менее
29 Дж/см²
Антикоррозионное покрытие надземной части
Антикоррозионное двухслойное лакокрасочное покрытие, общая толщина не менее 200 мкм
Климатическое исполнение по ГОСТ 15150-69
УХЛ1
Исполнение по сейсмостойкости
Сейсмостойкое (С)
Расчетная температура
от минус 60 до +70
Шаровой кран
